충전

RBQ10은 충전기 또는 도킹 스테이션을 사용하여 충전할 수 있습니다. 충전기는 로봇 상단의 충전 포트를 이용하며, 도킹 스테이션은 로봇 하단의 포트를 통해 충전이 가능합니다. 또한, 도킹 스테이션에 충전 케이블을 연결한 후, 이를 로봇 상단의 충전 포트에 연결하여 충전할 수도 있습니다.

⚠

경고

반드시 제공된 RBQ10 충전기 또는 RBQ10 도킹 스테이션으로만 로봇을 충전하세요.

RBQ10 충전기로 충전하기

[ RBQ10 충전기 ]

충전 방법

1단계: 홈을 맞춥니다.

2단계: 충전 포트에 밀어 넣습니다.

3단계: 커넥터를 돌립니다.

[ 충전 단자 연결 방법 ]

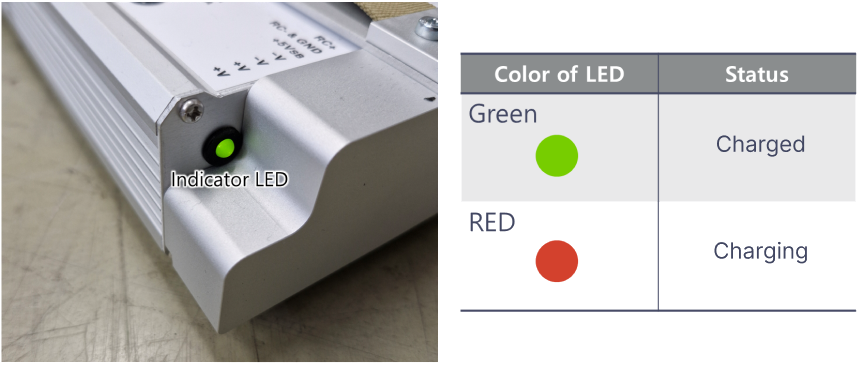

충전 상태

[ 충전기 LED 상태 표시 ]

도킹 스테이션으로 충전하기

[ 도킹 스테이션 ]

충전 방법

1단계: 로봇의 전방 또는 후방 카메라가 도킹 스테이션을 향하도록 위치시킵니다.

[ 도킹 1단계 ]

📖

필독 사항

도킹 스테이션과 로봇 사이의 거리가 5미터 이내여야 하며, 전방 또는 후방 카메라가 아르코 마커를 인식할 수 있어야 자동 도킹이 가능합니다.

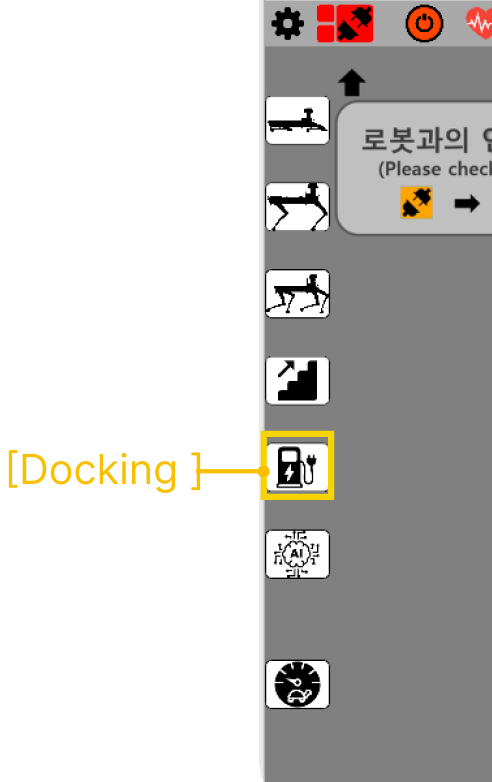

2단계: Docking 버튼을 누릅니다.

[ 도킹 버튼 ]

i

참고

로봇이 QR 코드를 인식하면 도킹 과정이 자동으로 시작됩니다.

3단계: 로봇이 자동으로 도킹을 시도하며, 실패 시 자동으로 재시도합니다.

[ 도킹 스테이션으로 충전 ]

충전 상태

[ 도킹 스테이션 상태 표시 ]

도킹 스테이션에서 외부 케이블로 충전하기

[ 외부 충전 포트 ]

[ 외부 충전 케이블 ]

충전 방법

1단계: 외부 충전 케이블을 RBQ10 도킹 스테이션의 외부 충전 포트에 연결합니다.

[ 외부 충전 포트에 케이블 연결 ]

2단계: 외부 충전 케이블을 RBQ10 충전 포트에 연결합니다.

[ 로봇 충전 포트에 케이블 연결 ]

3단계: RBQ10 도킹 스테이션의 외부 충전 케이블로 RBQ10을 충전합니다.

[ 외부 케이블로 로봇 충전 ]

도킹 스테이션 설치 주의사항

1. 충전 스테이션은 방수 기능이 있지만, 충전 단자에 물이 있을 경우 충전 문제가 발생할 수 있어 물이 튀는 곳을 피해서 설치해 주세요.
2. 전원 케이블은 방수 처리되어 있지만, 외부 콘센트에 연결할 때는 플러그 연결부에 물이 들어가지 않도록 주의하세요.
3. 직사광선에 장시간 노출되면 과열될 수 있으므로, 그늘진 곳에 설치하는 것을 권장합니다.
4. 충전 스테이션은 바닥에 고정홀을 이용해 고정하세요.
