Set-up (Program Table)

기능 설명

각각의 디지털 입력을 통해 불러올 프로그램을 설정합니다.

missing

  1. 기존에 만들어 놓은 설정을 가져옵니다.
  2. 사용할 디지털 입력 포트를 의미합니다.
  3. 사용할 기능을 선택합니다. 기능은 Load, Load + Play(Once), Load + Play(Repeat)으로 나뉩니다.
  4. 디지털 입력을 통해 사용할 프로젝트를 선택합니다.
  5. 설정한 내용을 저장합니다.

기존의 ‘Setup > I/O1’의 ‘제어박스 디지털 입력 기능 정의’로 사용하는 Start Program 기능은 한 개의 디지털 입력만 사용 가능하며 프로그램도 제어 박스에 현재 업로드 되어 있는 메인 프로그램만 실행 할 수 있는 기능입니다. ‘Setup > Program Table’은 서로 다른 디지털 입력에 서로 다른 프로그램을 로드, 프로그램 실행 등을 진행할 수 있습니다.

아래 그림을 통해 두 기능의 차이점을 확인할 수 있습니다.

missing

프로그램 테이블 설정 방법

missing

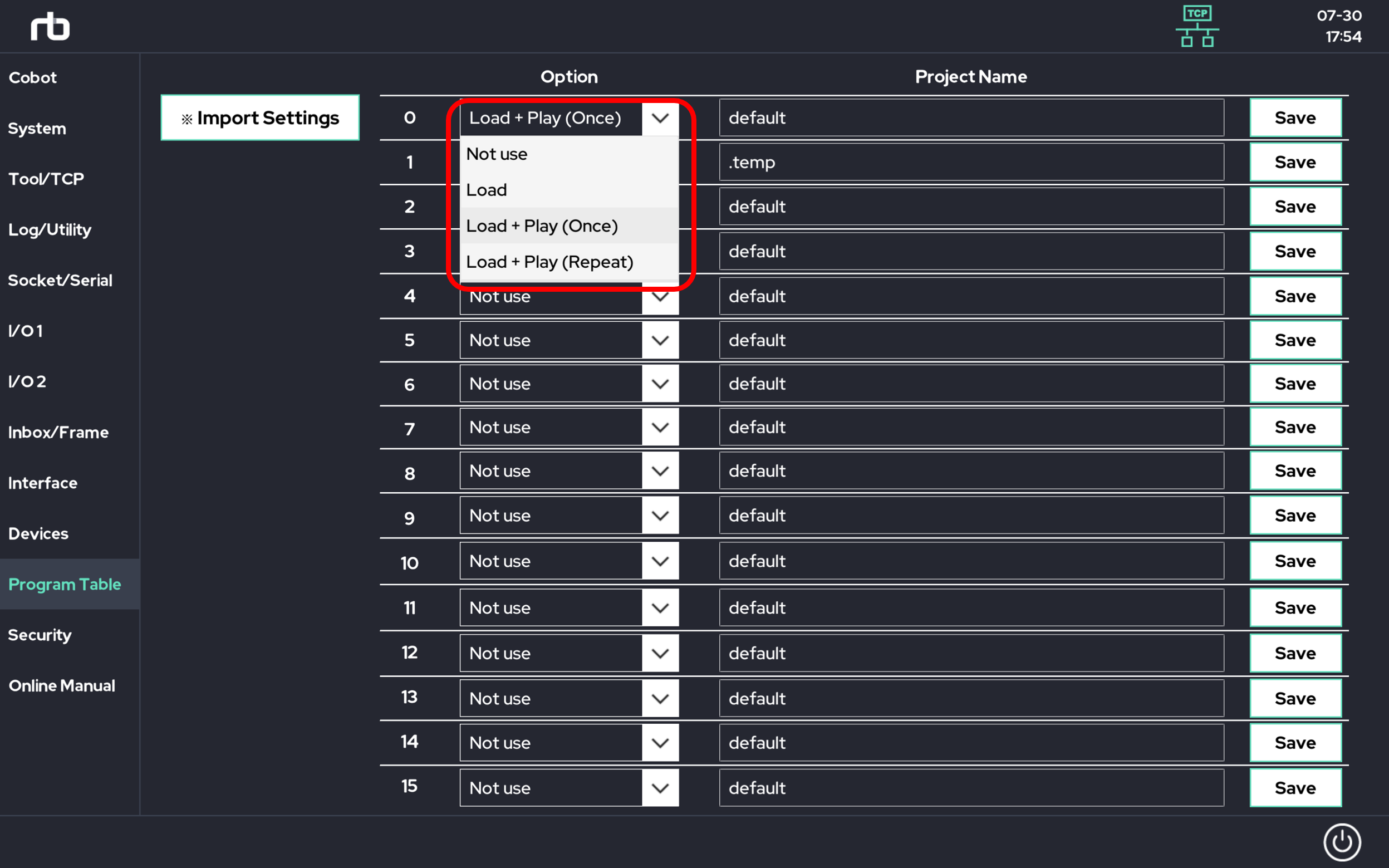

  1. 옵션으로는 프로그램 파일을 로드만 수행할지, 로드 후 한 번만 실행할지, 또는 로드 후 반복 실행할지를 선택할 수 있습니다.

missing

missing

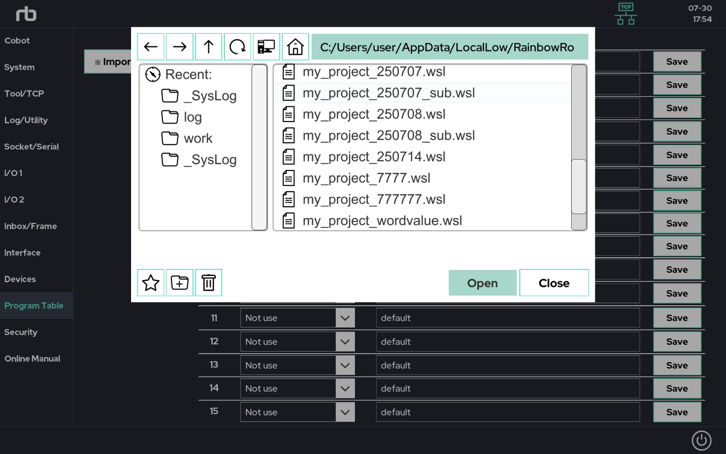

  1. 옵션 선택 후에, 실행되기를 원하는 .wsl 파일을 선택합니다. 원하는 번호에 원하는 프로그램 파일을 등록해줍니다.

Digital Input 설정

missing

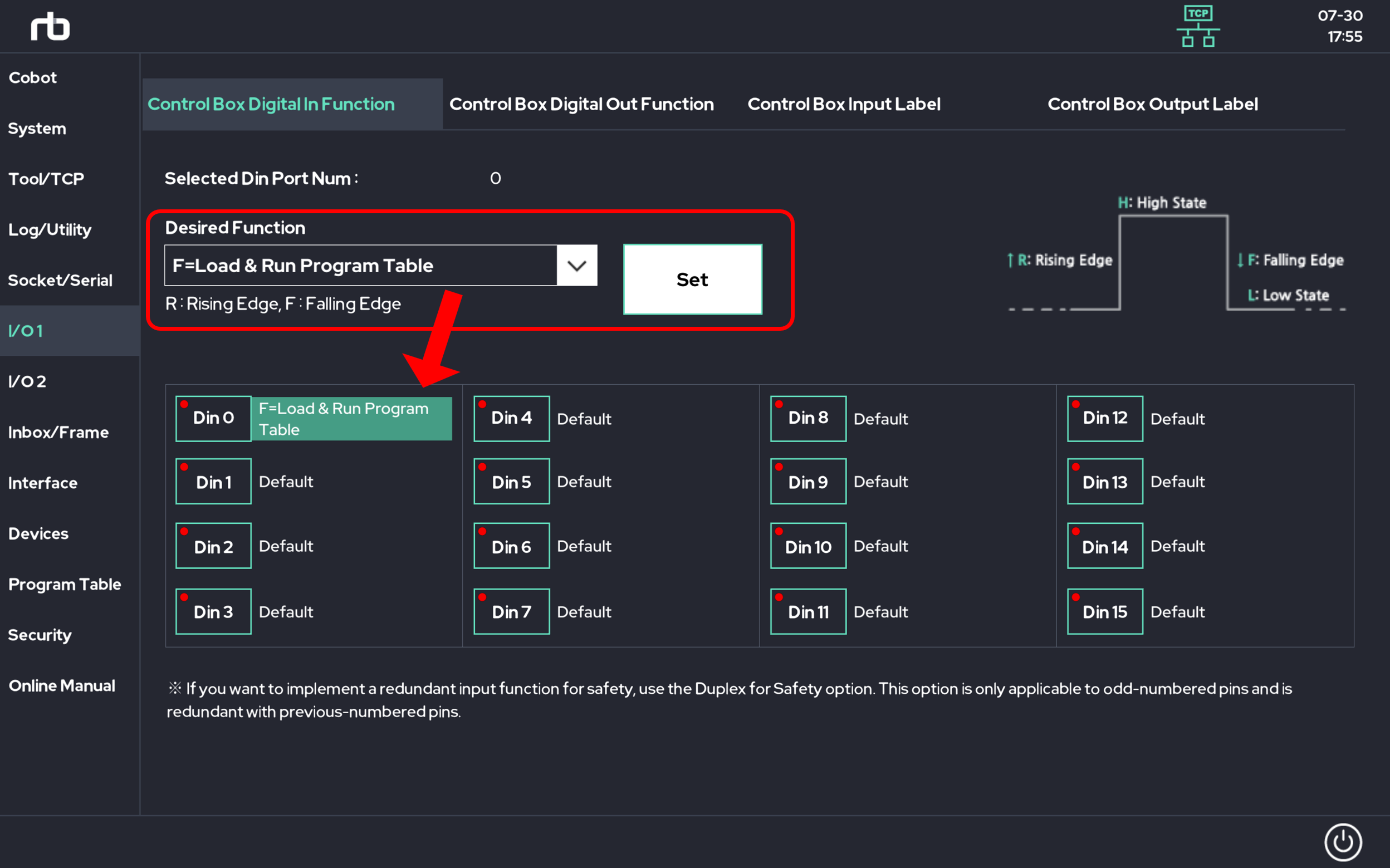

  1. 0번에 프로그램 테이블을 등록해주었다면, Set-up > I/O1 의 Din 0 에 위 와 같은 기능 목록을 선택해줍니다.

missing

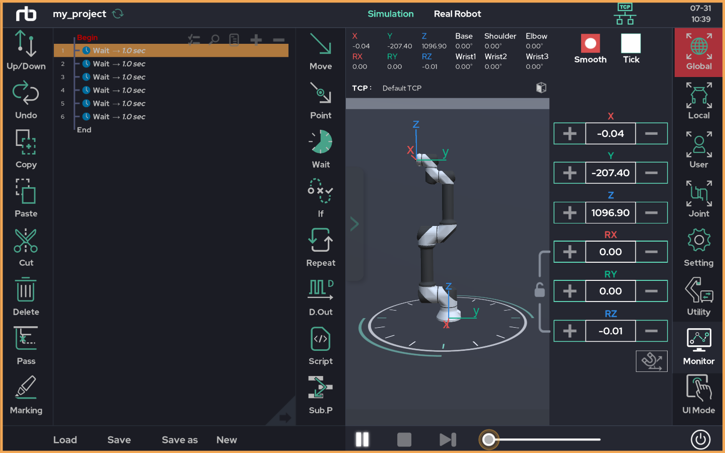

  1. Digital 0 번에 할당해준 프로그램 테이블 0번의 “my_project” 가 Digital 0 번의 Falling Edge 순간에 실행 됩니다.
